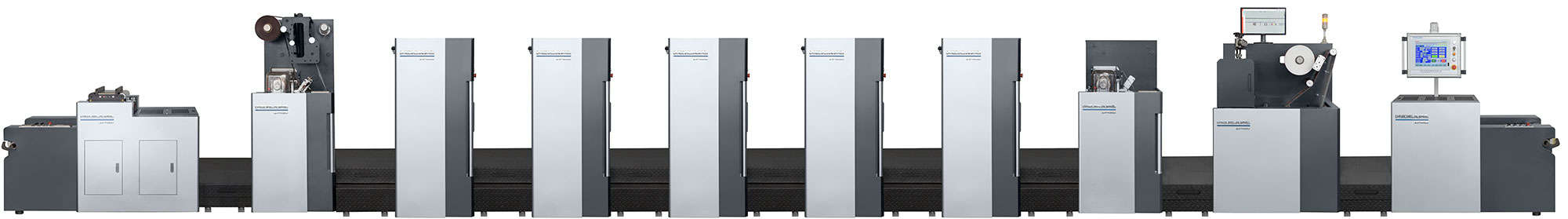

组合式高速全轮转(套筒)胶印机ZP-520/680/900/1200

ZP-520/680/900/1200

主要特点

一．组合式高速全轮转(套筒)胶印机拥有国内及国际专利技术20多项，填补了国内的空白。

二．采用连续式胶印印刷方式，套筒式可变径印刷滚筒技术，印刷速度快，印刷质量高。

三．版滚筒与转印滚筒采用气胀套筒式，换版时间短、简单易操作，效率高。

四．墨路自动调整适应版滚筒外径变化的位置变化，优化设计传墨路线，均墨效果好；压刷压力平稳，且调整方便。

五．放卷使用自动张力控制，自动纠偏进纸。

六．印刷张力能精确实现闭环自动控制，高速走纸平稳，印刷张力稳定，保证高速度、高精度的印刷。

七．实现自动预套准、色标自动跟踪套准及二次追印功能。

八．静止画面监控装置可选装印刷在线检测、动态反馈、及时调整，提高印刷品合格率。

九．本机采取集成一体化印刷机组合，以胶印为主，配合柔印、凹印、冷烫、热烫、模切、压痕，可任意组合。

十．本机适应印刷材料：不干胶纸、纸张、薄膜(BOPP、PET、PP、PVC)等材料。


技术参数

机型	Model	ZP-520	ZP-680
印刷最高速度	Max. printing speed	160m/min	160m/min
印刷色数	Printing color	4-12色(Colors)	4-12色(Colors)
印刷最大宽度	Max. printing width	520mm	680mm
卷材最大宽度	Max. web width	540mm	700mm
印刷周长	Printing repeat length	381-686mm(15-27inch)	432-686mm(17-27inch）
放卷最大直径	Max. unwinding dia.	1000mm	1500mm
收卷最大直径	Max. rewinding dia.	1000mm	1500mm
主机外形尺寸	Dimensions(L×W×H)	15.2m × 3.7m × 2.1m
		(放卷+冷烫柔印+5色胶印+柔印+模切+收卷）
		Unwinder+Flexo unit with cold stamping+5 Offset units+Flexo(varnishing)+Die-cutting unit+Rewinder

序号	发明名称	专利号	专利类型	状态
1	INKING MECHANISM FOR OFFSET PRINTING DEVICE AND PRINTING MACHINE	（EP 3750711B1）	欧洲发明	有效
2	PRINTING MECHANISM OF OFFSET PRINTING MACHINE	（EP 3632684）	欧洲发明	有效
3	含胶印单元和柔印单元的印刷机组	ZL201710909332.5	发明专利	有效
4	一种胶印印刷机构	ZL201810548028.7	发明专利	授权通知
5	胶印设备的着墨机构和印刷机	ZL201910339248.3	发明专利	有效
6	胶印设备的润版系统的传动机械手臂和印刷机	ZL201910339247.9	发明专利	有效
7	一种胶印机套筒式印版滚筒自动锁紧定位装置	ZL202111542954.1	发明专利	有效
8	印刷机的功能部件工位切换机构	ZL202011283463.5	发明专利	授权通知
9	胶印机的印刷机构	ZL 201721176520.3	实用新型	有效
10	含胶印单元和柔印单元的印刷机组	ZL 201721268619.6	实用新型	有效
11	一种胶印印刷机构	ZL 201820832968.4	实用新型	有效
12	印刷机润版机构	ZL 201820832110.8	实用新型	有效
13	印刷机自动换版系统	ZL 201820833764.2	实用新型	有效
14	新型胶印印刷机构	ZL 201820901339.2	实用新型	有效
15	着墨辊机构和印刷机	ZL 201822146154.8	实用新型	有效
16	具有水冷结构的版辊机构和印刷机	ZL 201822145614.5	实用新型	有效
17	便于换版的版辊机构和印刷机	ZL 201822146012.1	实用新型	有效
18	带轴向调节功能的版辊机构和印刷机	ZL 201822145413.5	实用新型	有效
19	胶印机构和印刷机	ZL 201822146106.9	实用新型	有效
20	胶印设备的润版系统的传动机械手臂和印刷机	ZL 201920577290.4	实用新型	有效
21	胶印设备的印刷压力调节机构和印刷机	ZL 201920576525.8	实用新型	有效
22	胶印设备的着墨机构和印刷机	ZL 201920576532.8	实用新型	有效
23	胶印设备的着水机构和印刷机	ZL 201920577319.9	实用新型	有效
24	胶印设备的匀水机构和印刷机	ZL 201920577305.7	实用新型	有效
25	转印摆臂装置和印刷机	ZL 201921914283.5	实用新型	有效
26	胶印传墨机构和印刷机	ZL 201921914282.0	实用新型	有效
27	版滚筒定位端盖机构和印刷机	ZL 201921914284.X	实用新型	有效
28	印刷机的功能部件工位切换机构	ZL 202022649693.0	实用新型	有效
29	版辊定位机构	ZL 202022657033.7	实用新型	有效
30	印版滚筒自动锁紧定位装置	ZL 202123174875.8	实用新型	有效
31	一种省金纸烫金装置	ZL 202220404385.8	实用新型	有效
32	一种连卷材料在线检品装置	ZL 202222189280.8	实用新型	有效

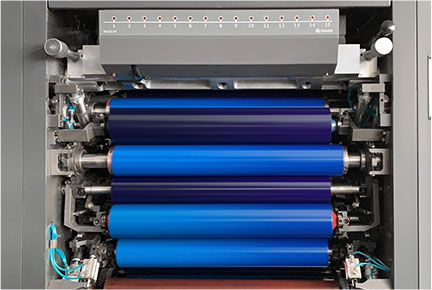

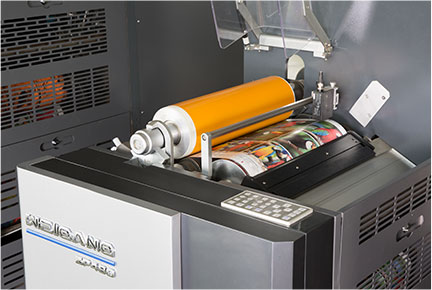

重型胶印单元
采用高品质的重型胶印印刷单元，优化设计良好的墨路系统，快速传墨，重墨色转移，能有效防止墨杠及鬼影等现象的产生，印刷精细度及清晰度更好，使印刷质量大大提高。

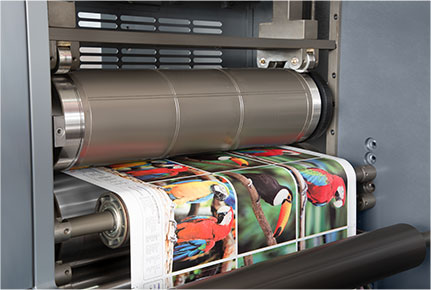

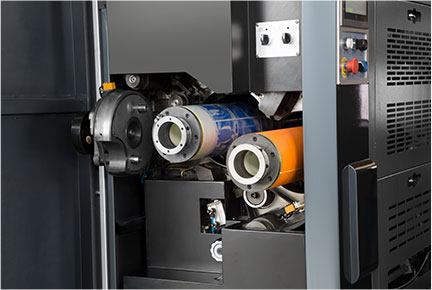

可变径套筒式印刷滚筒
版滚筒和转印滚筒外径同时变化，自适应印刷不同尺寸图案的长度，换版速度快，印刷效率高。

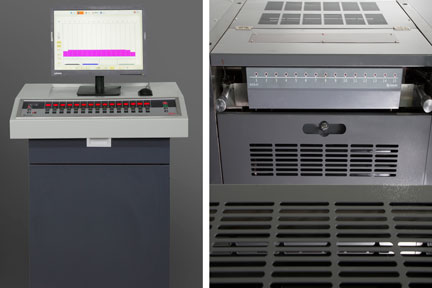

自动控墨装置
一键式调节，墨量自动控制，精准供墨，提高印刷效率和印刷质量，减少浪费。

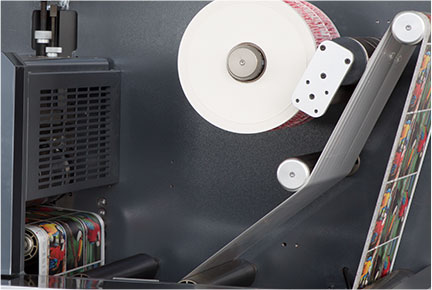

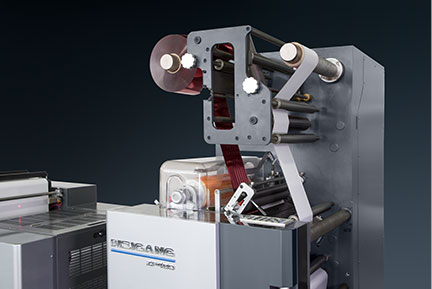

排废
滚雪球式排废装置，排废速度与印刷速度匹配。

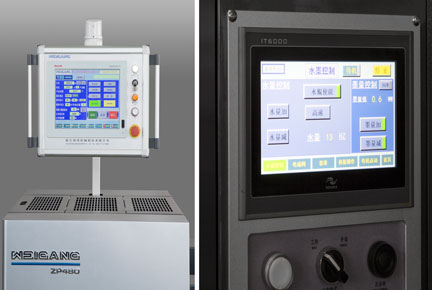

人机界面
触摸式控制计算机，更快的运算速度，15寸超大触摸式显示主控区域，界面友好，操控方便；各印刷单元均配有独立的7寸触摸屏控制，印刷单元的控制均可独立轻松操作。丰富的人机对话内容，多方位的检测显示界面，使得操作更为简单，各种故障信号即时显示，大大缩短了排查及修复时间。
